一.产品概述

JM744隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常 成排安装在沉淀池底部外侧壁.用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源.采用电动或手动二位四通换向阀控制.实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

二.技术参数

公称压力:0.6MPa, 1.0MPa

公称通径：100~ 400mm

最低驱动压力：0.15MPa

适用介质：水.污水

驱动介质：清水、气

适用温度：0~80°C

法兰标准：GB/T 17241.6 GB/T9113

试验标准：GB/T 13927 AP1598

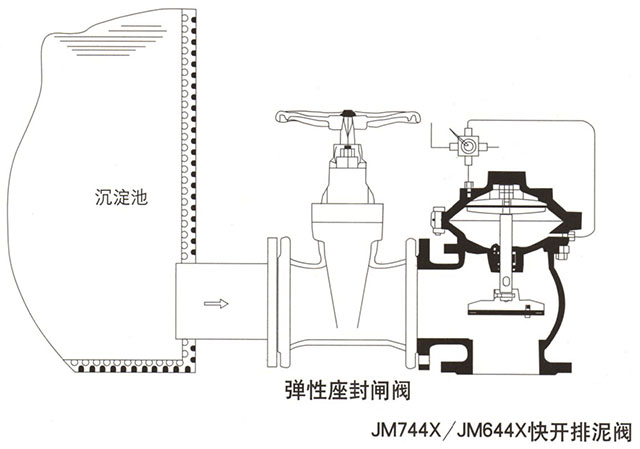

三.典型安装示意图

四.主要零部件材料

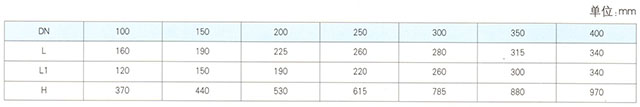

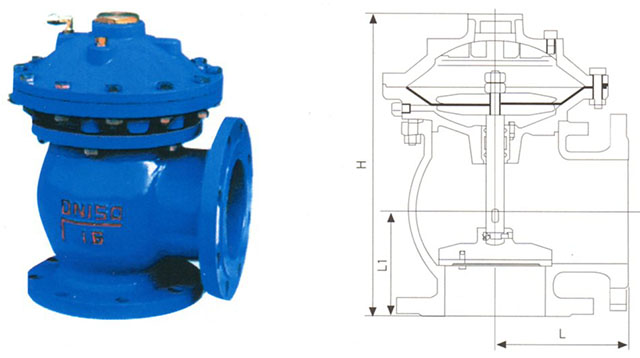

五.主要外形连接尺寸
