一、概述

信号蝶阀是自动喷水灭火系统的重要配件。是消防供水系统中用于截流状态实行电信号监控的专用阀。主要用于自动喷 水灭火系统主干管及分支管的截流及其状态的监控，同时还可在普通给排水系统和各类流体介质（水、气体等）输送系统中 用于截獅截流状态监控。

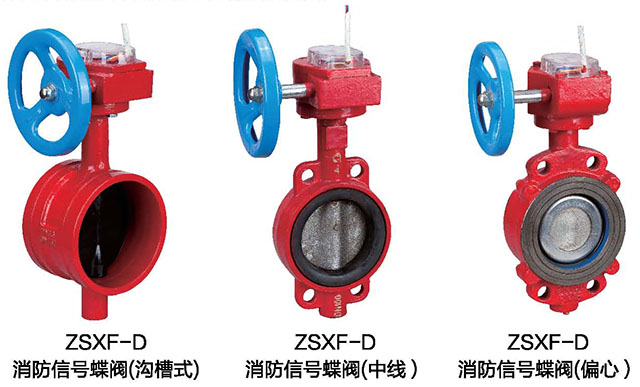

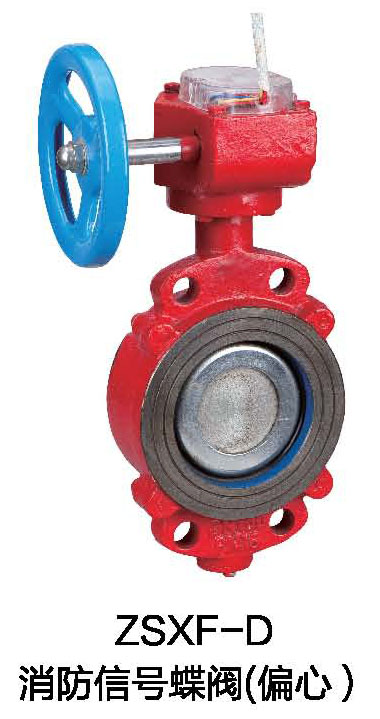

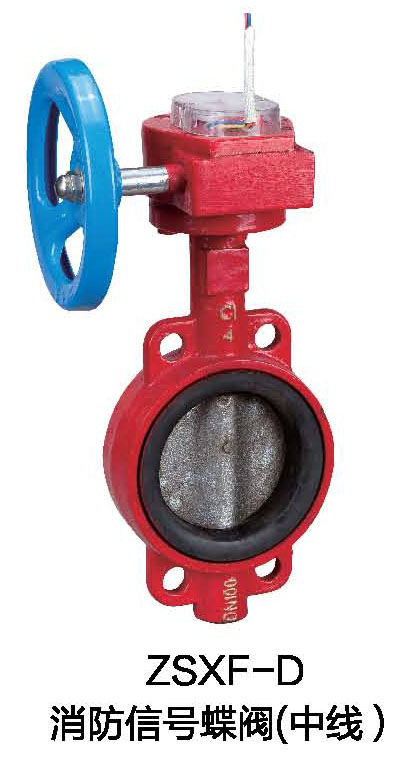

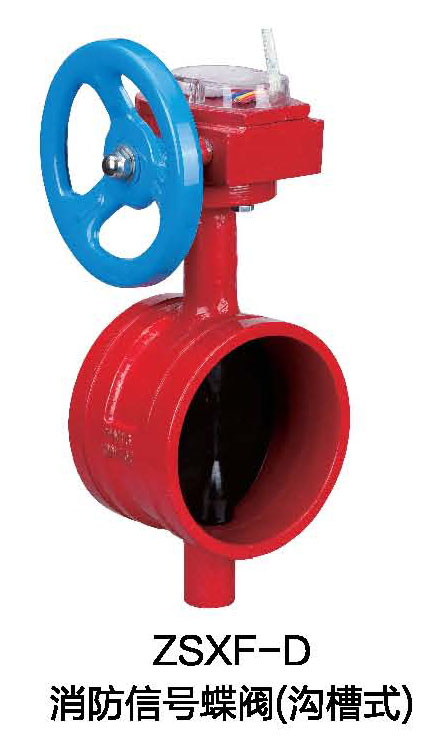

公司生产的ZSXDF型信号蝶阀系对夹式中心轴板式密封的信号蝶阀。密封件采用防水橡胶。具有结构简单、操作简便； 重量轻、密封性能好，启闭灵活；启闭显示位置准确、可靠，且防潮等特点。有DN50、DN65、DN80、DN100、DN125、 DN150、DN200、DN250各个规格供选择。

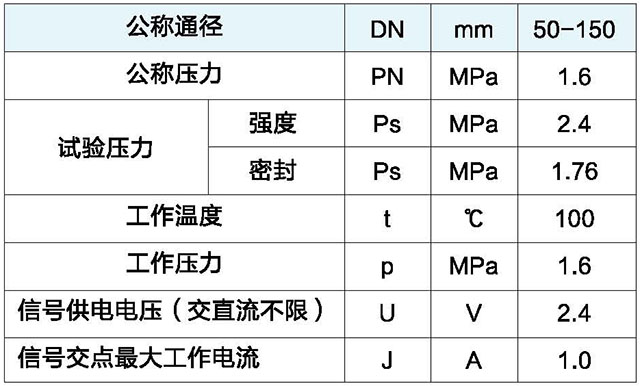

二、主要技术参数：

工作介质：水、气体

使用环境温度：4℃-70℃

额定工作压力：1.2MPa

微动开关环境：DC24V 0.5A

启闭显未：显示盘显示

密封试验压力：2.4MPa

强度试验压力：4.8MPa

电器参数：DC24V 1.5A

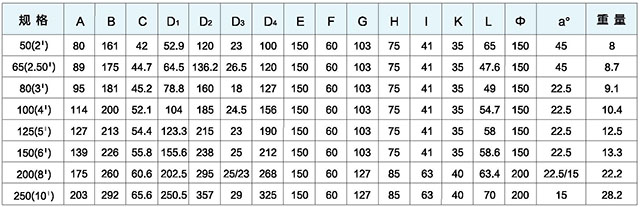

三、外型尺寸、连接尺寸及重量
