一、结构特点用途

沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。本产品的封圈采用倾斜设计，关闭时 间短，可减小水锤压力。阀瓣采用于腈耐油橡胶与钢板经高温压制而成，耐冲刷，密封性能好。

它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连 接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。

广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。

二、技术参数

公称压力: 1.0MPa 1.6MPa 2.5MPa
壳体强度: 1.5MPa 2.4MPa 3.75MPa
密封性能: 1.1MPa 1.76MPa 2.75MPa
使用介质: 水
工作温度: 80℃
阀体材质: 球墨铸铁
密封面: 丁腈橡胶

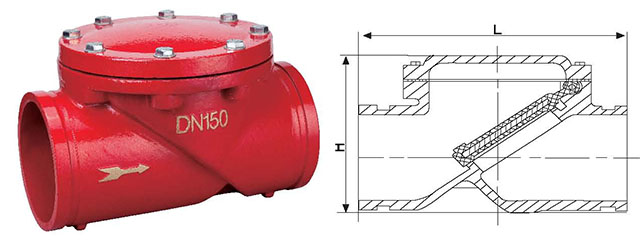

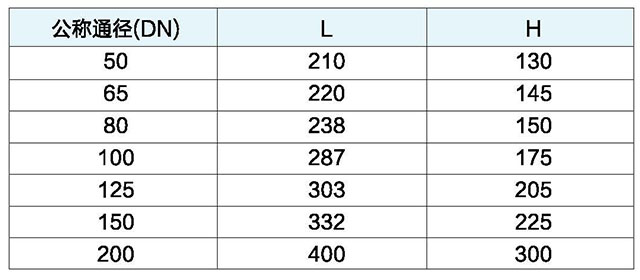

三、主要外形尺寸
