湿式报警阀

产品编号:KD20130711200636453
分享到:
产品简介:
产品描述

一、工作原理及用途

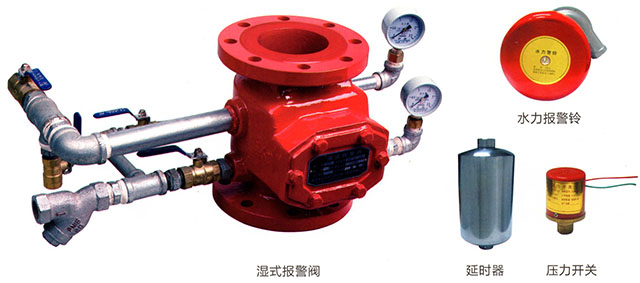

ZSFZ型湿式报警阀装置由湿式报警阀,延时器,水力警铃等组成是自动喷水灭火系统中的主要部件,其作用为报警供水阀门,在相应工作压力时,管网内充满压力水,报警阀阀瓣,有自重关闭,将阀腔分为供水腔和系统腔,同时也将阀座上环形槽密封,报警支管无压力水,水力警铃不能报警。

当保护区某处发生火情,环境温度升高到闭式喷头敏感元件(玻璃球)的温级上敏感元件炸裂,密封组件脱落,喷头打开,开始灭火,此时,报警阀系统腔水压下降,形成压差,阀瓣抬起,打开水流通道供水管网不断向系统网补充供水灭火,同时阀座上的环形槽也打开,压力水进入报警支管,经延时器延迟后,一方面驱动水力警铃,发生响亮铃声报警,一方面压力开关接收压力信号,触点闭合向控制中心报警。

本厂生产的报警阀,采用翻板式内平衡结构,具有结构简单,密封性强的特点,阀体采用高强度铸铁,阀座,翻板,连杆,采用硅黄铜,不锈钢,耐腐材料制成,使用寿命长。

二、技术参数

1、环境温度4~70

2、公称直径:100、150、200

3、额定工作压力:1.2Mpa

4、密封试验压力:204Mpa

5、阀体最大压力4.8Mpa

6、连接尺寸见下表
