水流指示器

产品编号:KD20130711213621707
分享到:
产品简介:
图片展示
产品描述

一、工作原理及用途

ZSJZ系列水流指示器,用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,也可用于启动消防水泵的控制开关。

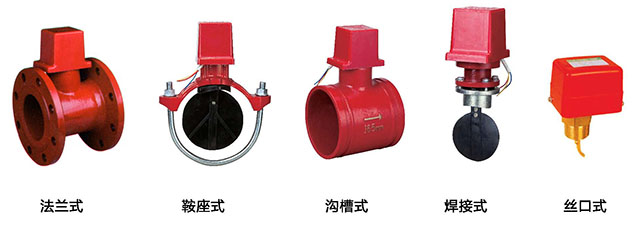

我厂生产的水流指示器系列产品,有带延时电路ZSJZ(AM)和不带延时电路的ZSJZ(B型),每种型号有:50、65、80、100、125、150、200七种规格,供不同管道使用,带延时电路的水流指示器。出厂时延迟时间调为30s,如用户需要其它时间、我厂可按要求供货,连接方法有:法兰、管螺纹'沟槽、焊接、丝口五种型式供用户选择。

二、主要技术参数

1.电压:DC24V

2.控制容量:10w

3.动作流量:15-37.5Lmin

4.额定工作压力:1.2Mpa

5.延迟时间:2-90S(可调)

6.耗电:<200mA(报警时)

三、安装与维护

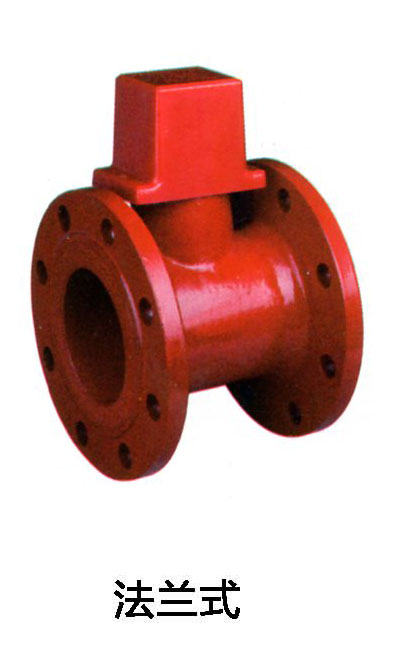

1、ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接,适用于管径100mm以上,三通管长度为180mm。

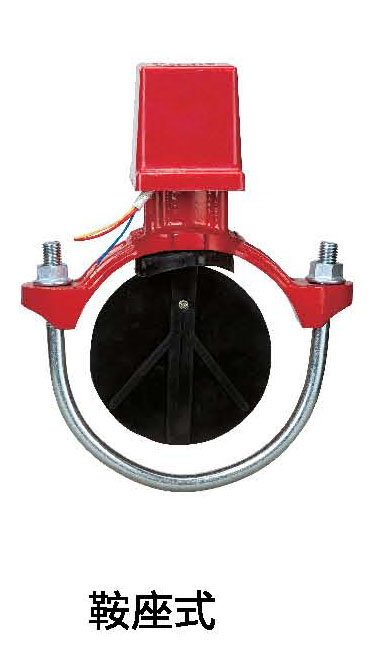

2、ZSJZ型(鞍座式)7K流提示器适用于改造、扩建公工程、卡箍式连接管道工程。安装方便、迅捷,紧固螺栓只有两个。

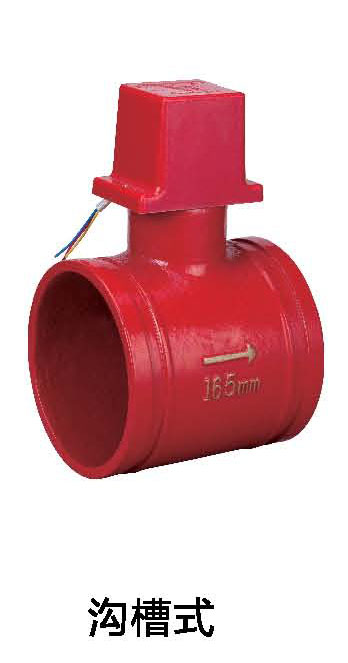

3、ZSJZ型〈沟槽式》7_K流指示器安装采用卡箍连接在管网中,安装方便快捷。

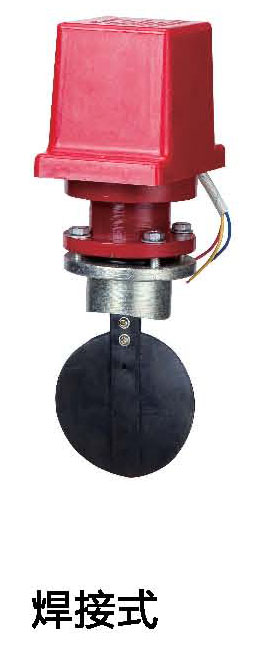

4、ZSJZ型〈焊接式〉水流指示器安装采用在预定位置,按产品规格,分别钴孔,然后将水流指示器底座取下焊接在管道上,去掉留在内壁铁瘤,钻孔尺寸80以下规格,钻孔Φ33mm,100以上钻孔Φ48mm。

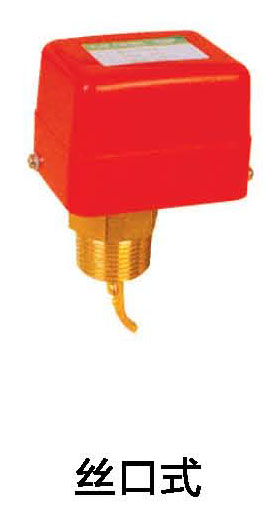

5、ZSJZ型〈丝口式〉水流指示器安装采用丁字管螺纹连接,将丁字管中间螺纹同水流指示器连接,其它两端同管网连接。

6、接线、按线端“+”红线接电源“+”DC24V, 端黑线接地线“常开”端黄线接报警系统信号端。“公共点”蓝线为减少引线可同“+”端相接。

7、连接水流指示器管路,必须保证回前后直管长度不小于管路直径5倍,安装时应保证水流指示器与管道中心水平面垂直,铭牌上的箭头方向应与水流方向一致,水流指示口调试和定期检査,可打开分区末端试验装置,放通水流进行模拟试验,检査水流指示器是否改造,若发现故障’应分别检査水流指示器及报驁装置,排除故障,使系统处于伺服状态。
